| building technologies
der Stromverbrauch um 36 % im Vergleich zur Altanlage. Um eine
optimale und komfortable Betriebsführung des gesamten Systems
zu ermöglichen, wurde mit Desigo CC das Gebäudemanagement-
system der neuesten Generation installiert. Zusätzlich werden die
MSR inklusive Brandschutzklappen der Lüftungsanlagen jetzt auch
von Siemens regelmäßig vor Ort und über Fernzugriff inspiziert
bzw. gewartet.
Das Metropol Kino in Innsbruck
beauftragte Siemens Building
Technologies mit der detaillierten Erhebung der gebäudetech-
nischen Anlagen und einem daraus resultierenden Sanierungs-
konzept. Das Hauptaugenmerk lag dabei auf einer nennenswerten
Komfortsteigerung bei gleichzeitiger Energiekostensenkung.
Mit dem anschließend umgesetzten Projekt ist es gelungen, den
Komfort auf eine neue Stufe zu heben und gleichzeitig den Ener-
gieverbrauch erheblich zu senken. Die Wärmeerzeuger wurden
entsprechend dem Letztstand der Technik erneuert. Die beiden
alten Gaskessel mit zweistufigen Brennern und einer Gesamtlei-
stung von über 500 kW wurden gegen Gasbrennwertkessel mit
modulierenden Brennern und einer Leistung von lediglich 300 kW
getauscht. Somit wird jetzt nur noch exakt jene Wärmeleistung er-
zeugt, die auch tatsächlich benötigt wird.
Um den Effizienzvorteil der neuen Wärmeerzeuger optimal zu
nützen, wurde das Wärmeverteilsystem im gesamten Gebäude-
komplex optimiert. Die erforderliche Kühlleistung wird besonders
umweltschonend über das Grundwasser bereitgestellt. Die gesamte
Mess-, Steuerungs- und Regelungstechnik (MSR) für Heizung, Lüf-
tung und Kühlung wurde auf Basis Desigo PX erneuert. Alle acht
Kinosäle sowie der Kassenbereich und das Kinobuffet verfügen nun
über Temperatur-, Feuchte und Luftqualitätssensoren. Somit wer-
den Wärme, Kälte und Frischluft immer im erforderlichen Ausmaß
in den jeweiligen Bereich geliefert. Auch eine unangenehm tro-
ckene Luft im Winter ist jetzt kein Thema mehr. Kinobesucher und
Mitarbeiter fühlen sich das ganze Jahr über in einem optimalen
Raumklima wohl.
Das Metropol Kino profitiert außerdem von den reduzierten En-
ergie- und Wartungskosten. Der Gasverbrauch sank um 32 % und

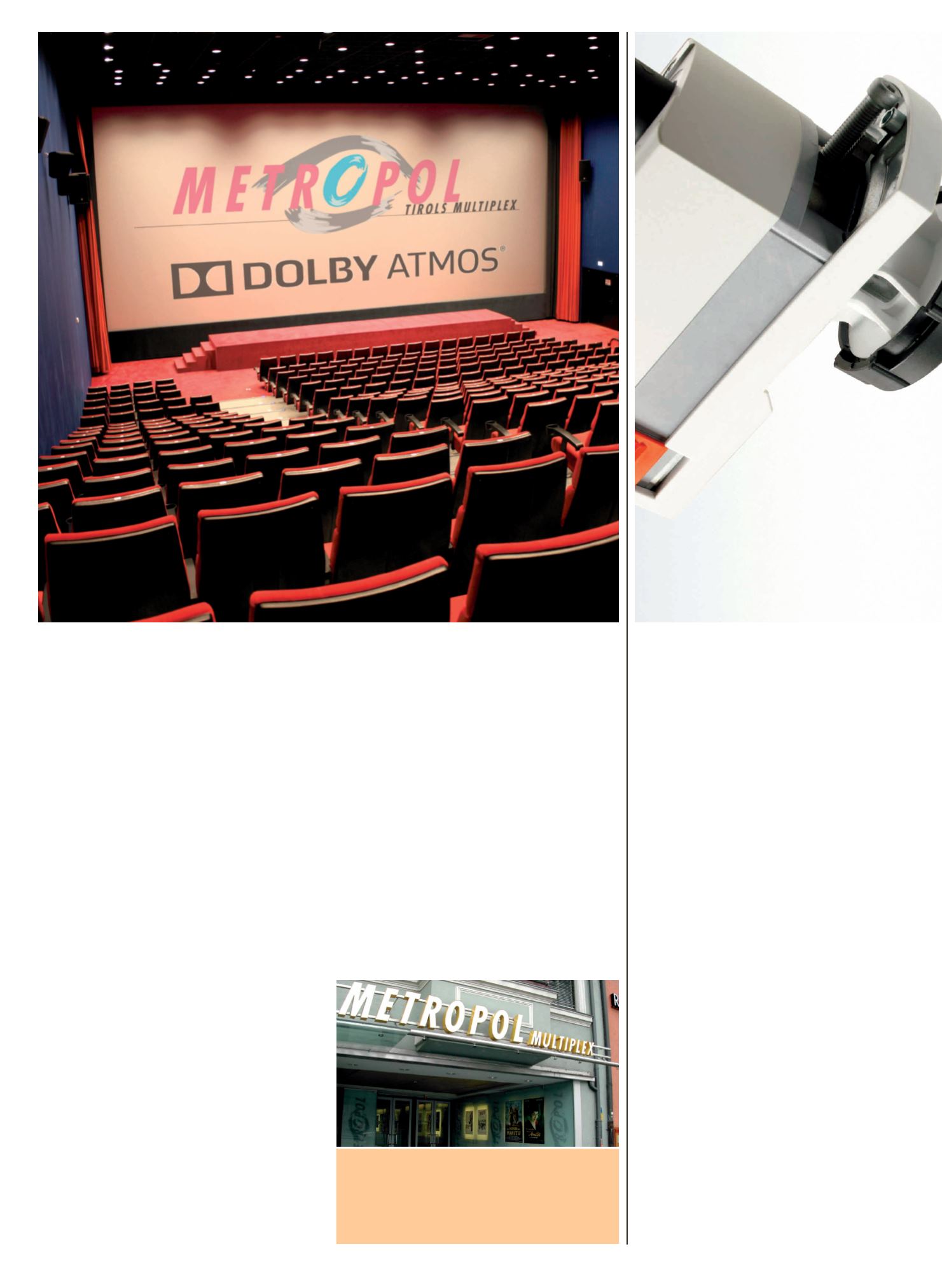

Das Innsbrucker Metropol Kino ist auf dem neusten Stand der Technik.
Technik von Siemens steuert im Metropol
die
Wärme, Kälte und
Frischluft
für ein komfortables Kinoerlebnis.
Komfort im Kino
Das Metropol Kino im Zentrum von Innsbruck besteht bereits seit
über 50 Jahren und ist heute das modernste Multiplex Kino Tirols.
Das traditionsreiche Metropol legt seit jeher größten Wert auf ein
Kinoerlebnis der besonderen Art.
Facts
Metropol Kino
Siemens Building Technologies
erweitert ihr umfassendes Ac-
vatix-Ventilsortiment um 6-Weg-Regelkugelhähne, die sich insbe-
sondere für den Einsatz in Heiz-/Kühldeckenanwendungen eignen.
Dank seines speziellen Aufbaus ersetzt ein 6-Weg-Regelkugelhahn
in einer 4-Leiter-Heiz-/Kühldecke vier konventionelle Ventile mit-
samt den zugehörigen Stellantrieben und belegt somit dank nur
einem Stellantrieb einen einzigen Datenpunkt. Der Aufwand für
Installation, Inbetriebnahme und Verkabelung sowie der Platz-
bedarf sinken, was gemeinsam mit der geringeren Komplexität
der Anlage zu niedrigeren Kosten führt.
„Die neuen 6-Weg-Regelkugelhähne von Siemens verfügen über
einen integrierten Druckausgleich, wenn das Ventil in der geschlos-
senen Position steht (also wenn kein Heizen oder Kühlen verlangt
wird). Über- oder Unterdruck, der die Heiz-/Kühldecke unter Um-
ständen beschädigen könnte, wird dadurch verhindert. Die Ventile
sind außerdem luftblasen- und wasserdicht nach EN12666-1
Klasse A,“ präzisiert Georg Bayer von Siemens.
Die gut abgestimmten Durchflusswerte (kvs) der neuen 6-Weg-
Regelkugelhähne ermöglichen eine flexible Planung, da auch für
große Räume und hohen Kälte-/Wärmebedarf das passende Ventil
gewählt werden kann. Genau an den Volumenstrombedarf an-
gepasste kvs-Werte sorgen für eine hohe Energieeffizienz. Dank
verschiedener Anschlussverschraubungen lassen sich die Regel-
kugelhähne ohne zusätzliche Rohrerweiterungen oder -redukti-
onen auf verschiedene Rohrdimensionen montieren. Die Ventile
sind wahlweise mit Innen- oder mit Außengewinde-Verschrau-
bungen erhältlich und es können auch Verschraubungen von Dritt-
anbietern verwendet werden.
Optimal gere
Das Acvatix-Ventilsortiment von Siemens wurde um 6-Weg-Regelkuge
Siemens regelt mit
6-Weg-Regelkug
decken
mit hoher Präzision.
